1、本工法在材料加工时，在TPO防水卷材中没有添加增塑剂，使其柔性保持率高于其它防水卷材，克服了本工程双曲面屋面异性处理的技术难题。

　　2、采用TPO防水卷材，因其具有很高的太阳辐射反射率，使其表面温度不会高于环境温度，使本屋面工程的节能性能得到了显著提高。

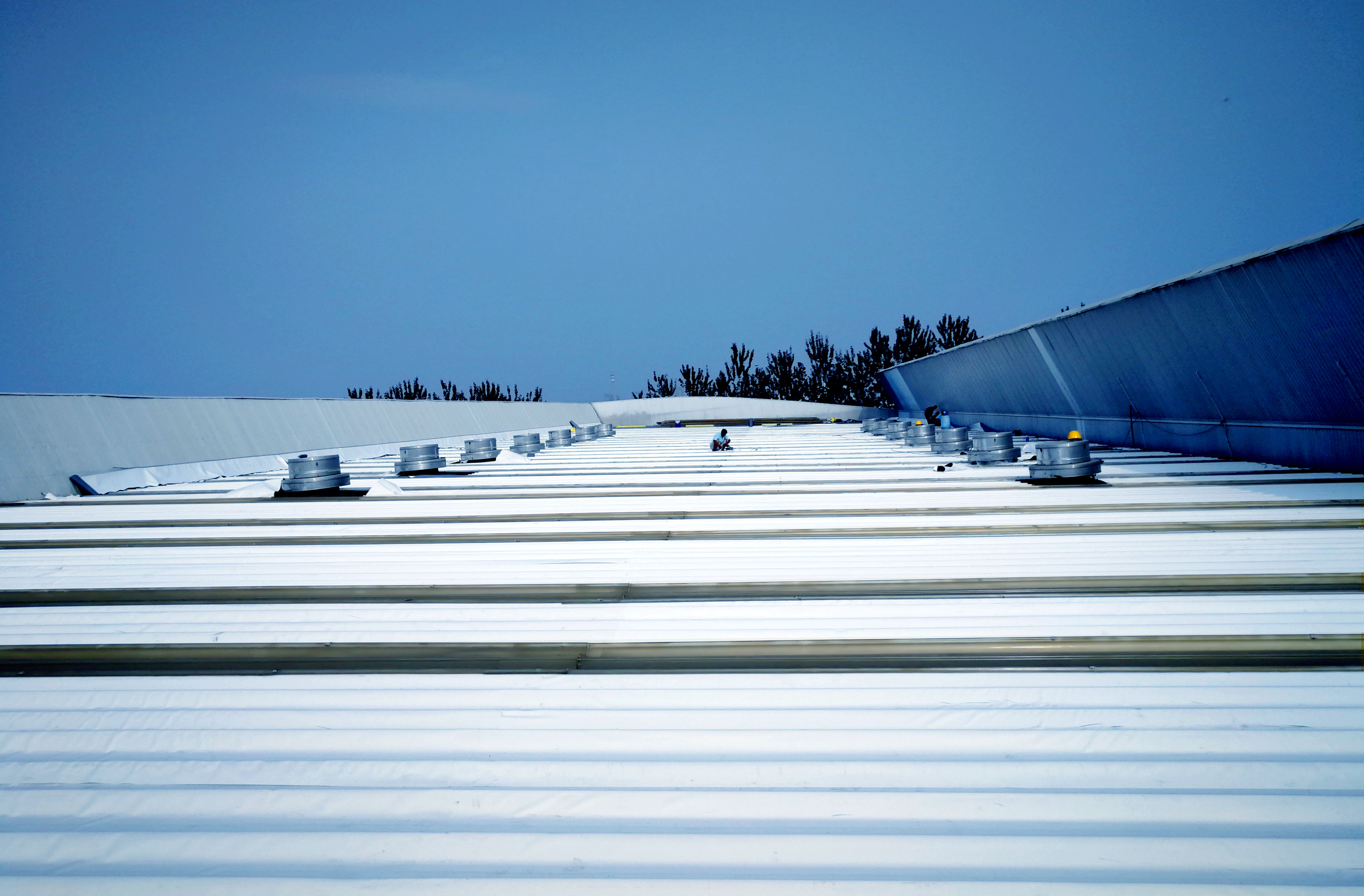

　　1、TPO防水卷材为柔性防水材料，案例工程采用的规格为：长20m×宽2m×厚1.52mm。由于案例工程为双曲面屋面，且出现了大量屋面穿透物及异性部位，而TPO柔性保持率高的特点在细部节点处理时，得到了充分的体现。其　　　　现场加工简便，制作成型快，可进行任意造型处理等优点，为屋面工程提前完成工期内容，提供了极其重要的先决条件。

　　2、TPO防水卷材材料质轻高强，具有优异的耐火、耐极端温度、节能等性能，能够满足对质量要求较高的屋面工程。‍

　　1、屋面防水工程安装工艺流程详见图4.1-1

图4.1-1 TPO防水卷材施工工艺流程图

2、操作要点

　　2.1 TPO防水卷材层的基层(FC高强纤维水泥加压板、无纺布)应平整干净。

　　2.2 TPO防水卷材首先应松铺在基层表面上，并保持平整顺直。

　　2.3 卷材纵向搭接宽度为12cm，其中的5cm用于固定件的安装，以使固定件覆于防水层下，施工时采用专用紧固件及垫片固定TPO防水卷材，紧固件间距以屋面压型钢板波峰间距为准。依次循环操作，用自动焊接机焊接每一个搭接　　边，局部部位采用手持焊接机焊接。

　　2.4 自动焊机焊缝焊接：焊接机采用自动焊接机，焊机压力为500-550N左右，温度为500-550℃，焊接速度为1.5-2m/min, 具体情况视现场条件(温度、湿度)而定。

　　手工焊接：焊枪温度控制在250-450℃之间，焊接速度为0．2-0．5m/min，焊接时用手动压辊压实，随焊随压。其主要应用在转角、阴阳角处等异形部位的卷材焊材。

　　卷材铺设方向：卷材的铺设方向应垂直于压型钢板长边方向。平行于屋脊的搭接缝应顺流水方向搭接，垂直于屋脊的搭接缝应顺年最大频率风向搭接。焊接缝的接合面应擦干净，无水露点，无油污及附着物。当天铺设的卷材必须在当天　　完成焊接；对于每天施工后留下的接口，必须采用胶带和有效的方式进行保护，避免淋雨和受潮。

　　2.5 防水卷材的成品保护：TPO防水卷材施工完毕后随时铺设FC高强纤维水泥加压板，供人行走。已验收完的TPO防水卷材安排专人负责看护。‍‍

　　1、TPO防水卷材施工质量控制要求

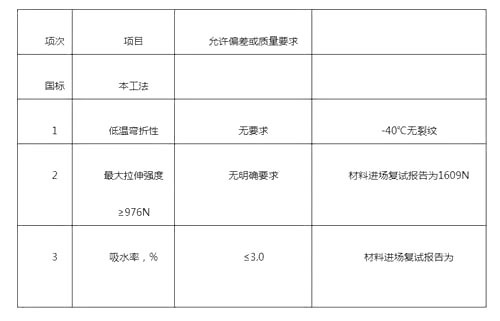

　　2、质量标准

　　3、质量保证措施

　　3.1 主要技术措施

　　a、对TPO防水卷材事先做好深化设计，包括TPO的节点做法、铺设方式均应详细设计。

　　b、大面积施工前，在现场做样板试验，通过样板试验确定可靠的施工工艺和操作方法，并总结出施工过程中容易出现的问题以进行重点控制。

　　c、对施工操作人员进行培训，使操作工人熟练掌握施工操作要点。

　　3.2 施工管理措施

　　a、认真挑选劳务队伍。选择技术力量雄厚，参与过大量优质工程施工经历的劳务队伍负责TPO防水卷材的施工，保证劳务队伍的质量。

　　b、施工前对工人进行考核，合格后持证上岗。

　　c、严格工序交接制度，并明确下道工序对上道工序成品的保护责任。

　　d、TPO防水卷材施工时安排技术人员、质检人员跟班旁站，及时解决施工过程中出现的问题。
